2級ボイラー技士 2024年(R6)10月-問7 過去問の解説 【ボイラーの構造に関する知識】

問題

ボイラーの送気系統装置について、適切でないものは次のうちどれか。

1.	主蒸気弁に用いられる仕切弁は、蒸気の流れが弁体内でY字形になるため抵抗が小さい。
2.	主蒸気弁に用いられる玉形弁は、蒸気の流れが弁体内部でS字形になるため抵抗が大きい。
3.	沸水防止管は、気水分離器の一種で、低圧ボイラーの蒸気取出し口の下の胴内に設ける。
4.	主蒸気管の配置に当たっては、曲がり部に十分な半径を持たせ、ドレンのたまる部分がないように傾斜を付けるとともに、要所に蒸気トラップを設ける。
5.	2基以上のボイラーが蒸気出口で同一管系に連絡している場合は、一般に、主蒸気弁の後に蒸気逆止め弁を設ける。

回答

正解は（1）

１．主蒸気弁に用いられる仕切弁は、蒸気の流れが弁体内でY字形になるため抵抗が小さい。
→不適当
仕切弁（ゲート弁）は、弁体を完全に引き上げて蒸気の流れを直線にするため、流れの抵抗が最も小さいのが特徴です。「蒸気の流れが弁体内でY字形になる」のは、Y形弁の特徴です。

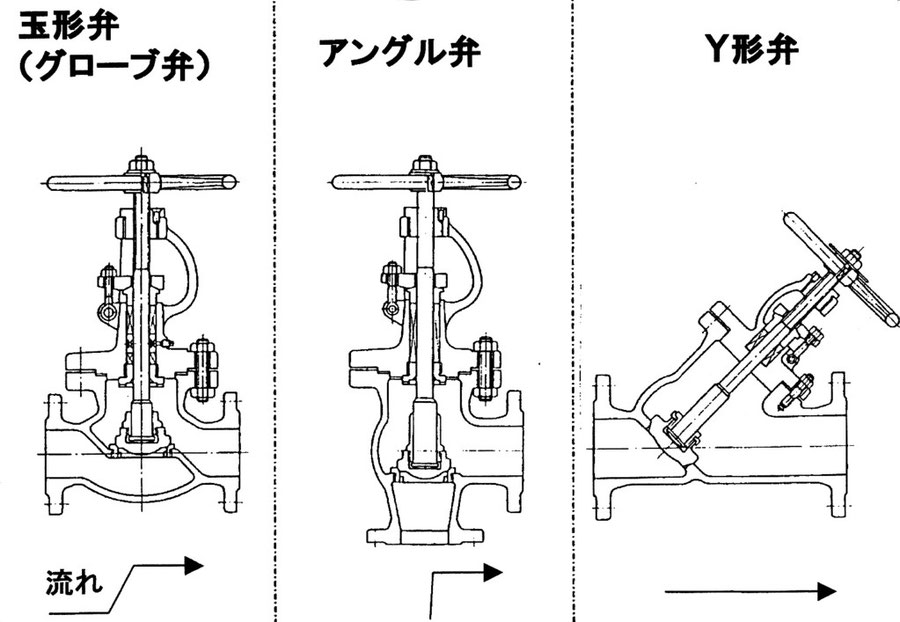

以下は各種弁のイメージです。仕切弁は弁体（流体の進行を防ぐもの）を上げた時に、管路の流れを邪魔するものが無いため抵抗が一番小さくなります。

２．主蒸気弁に用いられる玉形弁は、蒸気の流れが弁体内部でS字形になるため抵抗が大きい。
→正しい
玉形弁（グローブ弁）は弁体が流路の中央に位置し、弁を全開にしても流体は弁体を避けてS字状に流れるため、流体抵抗が大きくなります。
その反面、流量の微調整が得意です。

３．沸水防止管は、気水分離器の一種で、低圧ボイラーの蒸気取出し口の下の胴内に設ける。
→正しい
沸水防止管とは、ボイラー内で発生した蒸気に含まれる水滴（沸水）を分離し、良質な蒸気を供給するための装置です。
低圧ボイラーの蒸気取出し口の下に設けて、蒸気のみを主蒸気弁側に送り、分離した水滴はボイラー水に戻します。

４．主蒸気管の配置に当たっては、曲がり部に十分な半径を持たせ、ドレンのたまる部分がないように傾斜を付けるとともに、要所に蒸気トラップを設ける。
→正しい
主蒸気管では、蒸気が冷えることで生じるドレン（凝縮水）をスムーズに排出するため、配管の曲がりは緩やかにし、ドレンが自然に流れるように傾斜を付け、溜まったドレンを自動的に排出する蒸気トラップを設置します。

５．2基以上のボイラーが蒸気出口で同一管系に連絡している場合は、一般に、主蒸気弁の後に蒸気逆止め弁を設ける。
→正しい
複数のボイラーが並列運転している場合、あるボイラーの圧力が低下すると、他のボイラーから蒸気が逆流する可能性があります。これを防ぐために、主蒸気弁の後の系統側に蒸気逆止め弁を設ける必要があります。
