2級ボイラー技士 2024年(R6)10月-問6 過去問の解説 【ボイラーの構造に関する知識】

問題

ボイラーの水面測定装置について、適切でないものは次のうちどれか。

1.	貫流ボイラーを除く蒸気ボイラーには、原則として、2個以上のガラス水面計を見やすい位置に取り付ける。
2.	ガラス水面計は、可視範囲の最下部がボイラーの安全低水面と同じ高さになるように取り付ける。
3.	ガラス水面計は、ボイラー本体又は蒸気ドラムに直接取り付けるか、又は水柱管を設けこれに取り付ける。
4.	丸形ガラス水面計は、主として最高使用圧力1MPa以下の丸ボイラーなどに用いられる。
5.	二色水面計は、光線の屈折率の差を利用したもので、蒸気部は緑色（青色）に、水部は赤色に見える。

回答

正解は（5）

１．貫流ボイラーを除く蒸気ボイラーには、原則として、2個以上のガラス水面計を見やすい位置に取り付ける。
→正しい
水面計はボイラー内の水位を確認するための計器で、2個以上見やすい位置に取り付けます。
2個以上取り付ける理由は、水面計の故障などで片方が異常な数値を示した場合に、すぐにわかるようにするためです。
なお、貫流ボイラーはドラムを持たないため、水位という概念がないため水面計は不要となっています。

２．ガラス水面計は、可視範囲の最下部がボイラーの安全低水面と同じ高さになるように取り付ける。
→正しい
安全低水面とは、運転中に絶対に下回ってはいけない最低水位を指します。ガラス水面計の最下部がこの安全低水面と一致するように取り付けることで、危険な水位を確実に把握できるようになります。
普通に考えて安全低水面より上に付けたら危険なことは何となくわかりますよね。

３．ガラス水面計は、ボイラー本体又は蒸気ドラムに直接取り付けるか、又は水柱管を設けこれに取り付ける。
→正しい
水面計はボイラー本体や蒸気ドラムに直接取り付けるか、ボイラー本体内の急激な水位変動が水面計に直接伝わるのを防ぐため水柱管を介して取り付けます。
以下は水柱管の取り付けイメージです。

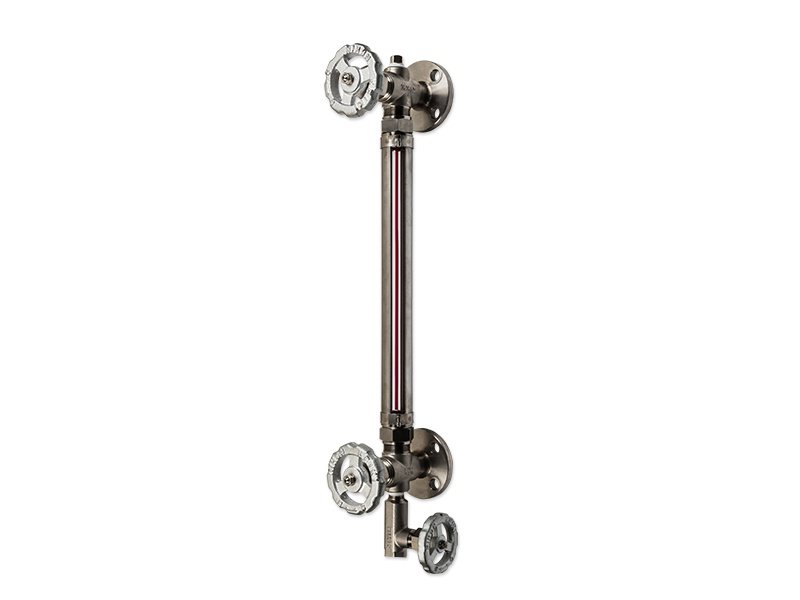

４．丸形ガラス水面計は、主として最高使用圧力1MPa以下の丸ボイラーなどに用いられる。
→正しい
丸形ガラス水面計は、ガラス管が丸い断面を持つシンプルな構造で、耐圧性に限界があるため、主に1MPa以下の比較的低圧のボイラー（丸ボイラー）に使われます。

５．二色水面計は、光線の屈折率の差を利用したもので、蒸気部は緑色（青色）に、水部は赤色に見える。
→不適当
二色水面計は、水と蒸気で光の屈折率が異なることを利用した水面計です。
裏側から電灯で照らすことで蒸気部は赤、水部は緑（または青）に見えるため、これにより水位を確認できます。
