2級ボイラー技士 2022年(R4)4月-問1 過去問の解説 【ボイラーの構造に関する知識】　

問題

次の文中の（　　　）内に入れる（ A ）及び（ B ）の語句の組合せとして、正しいものは次のうちどれか。

「飽和水の比エンタルピは飽和水1kgの（ A ）であり、飽和蒸気の比エンタルピはその飽和水の（ A ）に（ B ）を加えた値で、単位はkJ／kgである。｣

	A	B
1.	潜熱	顕熱
2.	潜熱	蒸発熱
3.	顕熱	蒸発熱
4.	蒸発熱	潜熱
5.	蒸発熱	顕熱

回答

正解は（3）

正しい文章にすると以下のようになります。

飽和水の比エンタルピは飽和水1kgの（顕熱）であり、飽和蒸気の比エンタルピはその飽和水の（顕熱）に（潜熱）を加えた値で、単位はkJ／kgである。

いくつか用語が出てきましたので解説します。

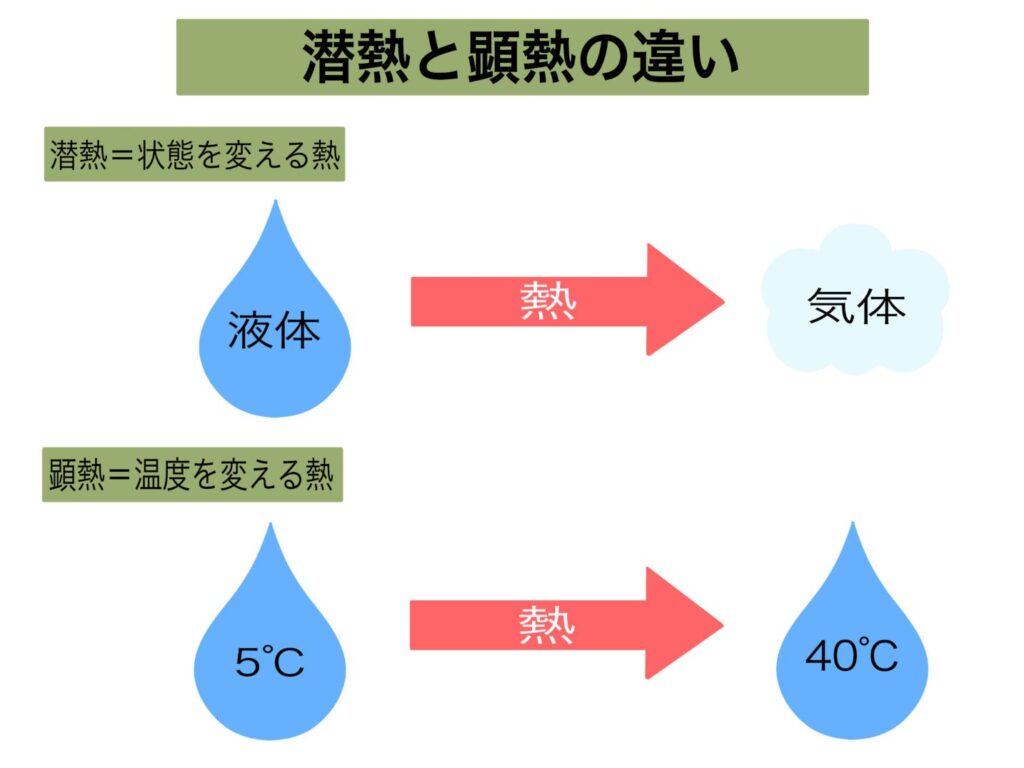

• 顕熱：物質の温度を変化させる熱のことで、温度計で測定できる熱として認識できる。
• 潜熱：物質の状態変化（例：液体から気体、固体から液体）に関わる熱のことで、温度変化を伴わないため、温度計では直接測定できない。
• 蒸発熱：液体が気体になる（蒸発する）際に必要な潜熱のことで、例えば水が沸騰して蒸気になる際に、水が周囲から奪う熱が蒸発熱です。
• エンタルピ：物質が持っている熱エネルギー
• 比エンタルピ：物質が単位質量あたりにもっているエンタルピ（単位：kJ/kg)

以下は、標準大気圧での水の温度と状態変化を図にしたものです。縦軸が温度となっており、100℃（飽和温度）になった時点で一度温度上昇が止まっていることがわかります。その後、さらに熱を加えていくと、蒸気になり再び温度が上昇していきます。

飽和温度とは、ある圧力の下で液体が沸騰し始める温度、または蒸気が凝縮し始める温度のことです。
